Pakiet zaspokojony do przewodów klienta o napięciu 450 / 750V i innym kolorze i rozmiarze

Opis:

Kable izolowane polichlorek winylu o napięciu znamionowym do 450/750 V włącznie —— Kable bez powłoki do okablowania stałego

Naprawiono układanie podłączenia zasilania dla urządzeń elektrycznych.

Konstrukcje

Przewodnik: skrętka miedziana, kl.1 / kl.2 zgodnie z IEC 60228

Izolacja: PVC (polichlorek winylu) o temperaturze 70 ℃

Przewód elastyczny izolowany PVC z wyżarzanej miedzi 0

Rysunek 1 Szkic struktury produktu

Uwaga:1- Dyrygent;2- Izolacja.

Uwaga:

Identyfikacja izolacji zgodnie z normami lub wymaganiami klienta

Aplikacje

Wewnątrz, szafa rozdzielcza, przyłącze elektryczne.

Normy

Międzynarodowy: IEC 60227-3: 1997

Chiny: GB ∕ T 5023.3-2008

Inne standardy, takie jak BS, VDE i ICEA na życzenie

Dane techniczne

Napięcie znamionowe: patrz tabela 3.

Maks.Temperatura pracy: 70 ℃.

Temperatura otoczenia: 20 ± 10 ℃

Tabela 2 - Minimalny zalecany promień gięcia przy temperaturze kabla (20 ± 10)℃

Rodzaj kabla	Minimalny promień gięcia instalacji
Rodzaj kabla	Średnica kabla mm	Średnica kabla mm	Średnica kabla mm	Średnica kabla mm
Kabel do mocowania	d≤8	8 ＜ d≤12	12 ＜ d≤20	d ＞ 20
Normalne użytkowanie	4 D	5 D	6 D	6 D
Ostrożne zginanie przy zakończeniu	2 D	3 D	4 D	4 D
D = całkowita średnica kabli okrągłych lub mniejszy wymiar kabli płaskich.

Certyfikaty

CE, SGS, KEMA i inne na życzenie

Tabela 3 - Specyfikacje techniczne

Rodzaj kabla	Napięcie znamionowe	Nici nr / śr.Dyrygenta	Izolacja Grubość	Około. OD	Około. Waga	Maks.Rezystancja DC przewodnika (20 ℃)	Testowanie Napięcie AC	Aktualna ocena
Rodzaj kabla	Napięcie znamionowe	Nici nr / śr.Dyrygenta	Izolacja Grubość	Około. OD	Około. Waga	Maks.Rezystancja DC przewodnika (20 ℃)	Testowanie Napięcie AC	W powietrzu (ZA)	W plastikowym przewodzie (A)			W metalowym przewodzie (A)
/	V	szt / mm	mm	(mm)	kg / km	Ω / km	kV / 5 min	/	podwójnie	potroić	poczwórny	podwójnie	potroić	poczwórny
60227 IEC 05 (BV) 300 / 500V 1 × 0,5	300/500	1/1 / 0,80	0.6	2.1	9	36	2000	-	-	-	-	-	-	-
60227 IEC 05 (BV) 300 / 500V 1 × 0,75	300/500	1/1 / 0,98	0.6	2.3	11	24.5	2000	15	-	-	-	-	-	-
60227 IEC 05 (BV) 300 / 500V 1 × 1	300/500	1/1 / 1.13	0.6	2.4	14	18.1	2000	18	12	11	10	14	13	11
60227 IEC 01 (BV) 450 / 750V 1 × 1,5	450/750	1/1 / 1.38	0,7	2.9	20	12.1	2500	23	16	15	13	19	17	16
60227 IEC 01 (BV) 450 / 750V 1 × 2,5	450/750	1/1 / 1,76	0.8	3.5	31	7.41	2500	31	24	21	19	26	24	22
60227 IEC 01 (BV) 450 / 750V 1 × 4	450/750	1/1 / 2.23	0.8	3.9	46	4.61	2500	42	31	28	25	35	31	28
60227 IEC 01 (BV) 450 / 750V 1 × 6	450/750	1/1 / 2,74	0.8	4.5	66	3.08	2500	54	41	36	32	47	41	37
60227 IEC 01 (BV) 450 / 750V 1 × 10	450/750	1/7 / 1,33	1	6.2	110	1.83	2500	78	56	49	44	65	57	50
60227 IEC 01 (BV) 450 / 750V 1 × 16	450/750	1/7 / 1,67	1	7.2	166	1.15	2500	105	72	65	57	82	73	65
60227 IEC 01 (BV) 450 / 750V 1 × 25	450/750	1/7 / 2.10	1.2	8.9	260	0,727	2500	140	95	85	75	105	95	85
60227 IEC 01 (BV) 450 / 750V 1 × 35	450/750	1/7 / 2,48	1.2	10.0	351	0.524	2500	175	120	105	93	135	115	105
60227 IEC 01 (BV) 450 / 750V 1 × 50	450/750	1/19 / 1.76	1.4	11.8	478	0,387	2500	225	150	130	115	165	145	130
60227 IEC 01 (BV) 450 / 750V 1 × 70	450/750	1/19 / 2.10	1.4	13.5	667	0,268	2500	275	185	165	150	205	185	165
60227 IEC 01 (BV) 450 / 750V 1 × 95	450/750	1/19 / 2,48	1.6	15.8	924	0,193	2500	340	230	205	185	250	225	200
60227 IEC 01 (BV) 450 / 750V 1 × 120	450/750	1/24 / 2,56	1.6	16.5	1,152	0.153	2500	365	270	240	215	290	260	230
60227 IEC 01 (BV) 450 / 750V 1 × 150	450/750	1/30 / 2,56	1.8	18.3	1,420	0,124	2500	425	305	275	250	330	300	265
60227 IEC 01 (BV) 450 / 750V 1 × 185	450/750	1/37 / 2,56	2	20.6	1,794	0,0991	2500	490	355	310	280	380	340	300
60227 IEC 01 (BV) 450 / 750V 1 × 240	450/750	1/48 / 2,58	2.2	23.2	2,346	0,0754	2500	-	-	-	-	-	-	-
60227 IEC 01 (BV) 450 / 750V 1 × 300	450/750	1/60 / 2,58	2.4	25.7	2,923	0,0601	2500	-	-	-	-	-	-	-
60227 IEC 01 (BV) 450 / 750V 1 × 400	450/750	1/60 / 2,93	2.6	29.1	3,782	0,047	2500	-	-	-	-	-	-	-

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	CHINT
Orzecznictwo:	CE/CCC
Numer modelu:	60227IEC01 (BV) lub H07V-U

Minimalne zamówienie:	500 m na rozmiar
Cena:	20~50USD/100m

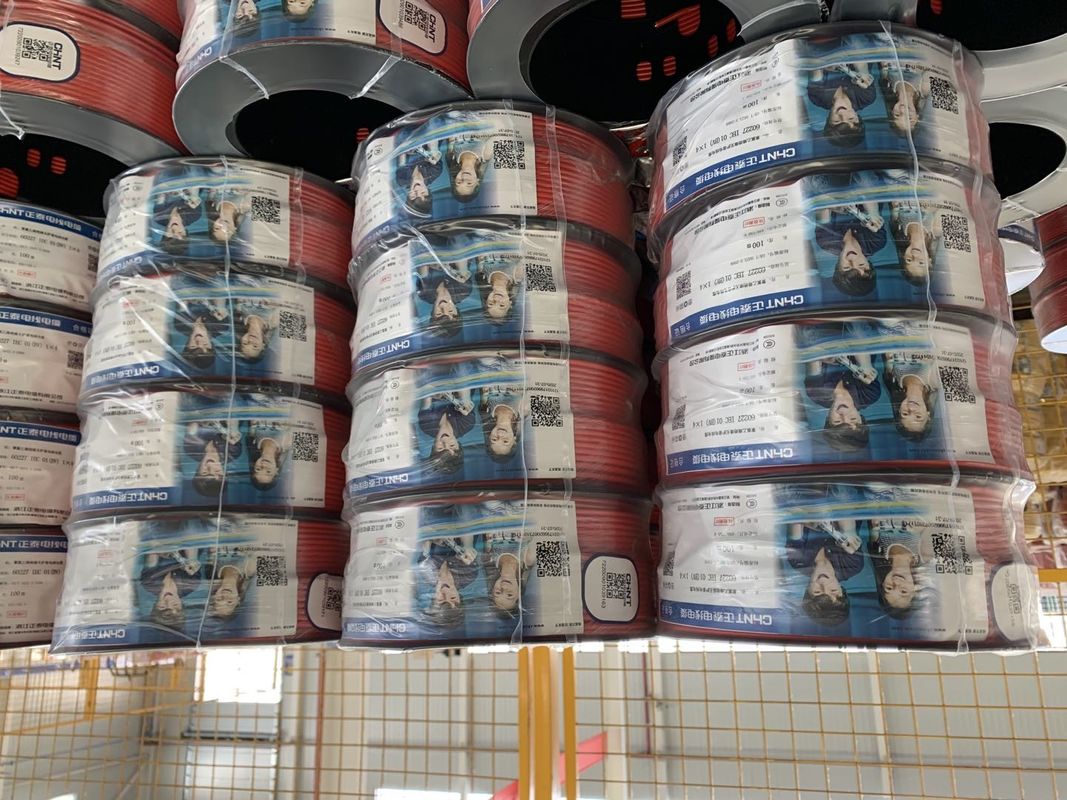

Szczegóły pakowania:	rolka z plastikiem
Zasady płatności:	D / P, L / C, T / T
Możliwość Supply:	50000 km miesięcznie

Standard:	IEC60227 lub GB / T5023	Konduktor:	wyżarzana miedź
Rodzaj przewodnika:	klasa 1 lub 2	Izolacja:	PCV
kolor:	wymagane są różne rodzaje wykonane przez klienta	Pakiet:	100 sztuk na rolkę
Temperatura znamionowa:	-15 ~ 70 stopni	Podanie:	obudowa lub maszyna
Podkreślić:	Przewód elastyczny izolowany PVC 450 V , przewód elastyczny izolowany PVC 750 V , przewód elastyczny izolowany PVC z wyżarzanej miedzi
